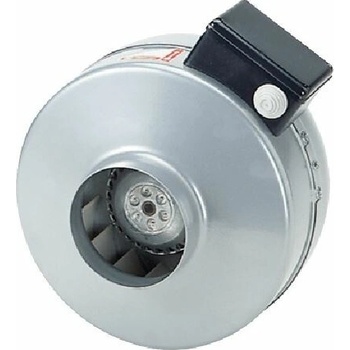

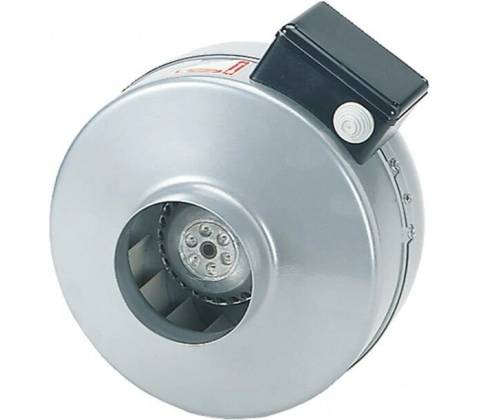

Maico ERR 10/1 S

Rúrový ventilátor Maico ERR 10/1 SVýrobca: MaicoOznačenie: Rúrový ventilátor 51 W, 250 m³/h, IPX4Typ: ERR 10/1 SMateriál krytu: nerezová oceľObjem vzduchu bez zaťaženia: 250 m³/hNapájacie napätie: 230 VDC Motor: nieTrieda ochrany (IP):IPX4Dĺžka:230 mmPriemer puzdra:254 mm Rúrový odstredivý ventilátor Maico ERR 10/1 S: ďalšie podrobnosti Špeciálne vlastnosti: Účinný rúrový odstredivý ventilátor vyrobený z oceľového plechu s práškovou povrchovou úpravou. Vhodný pre priemyselné a bytové inštalácie. Odstredivé obežné koleso s dozadu zahnutými lopatkami. Nízka hlučnosť a vysoký tlak. Malé nároky na priestor vďaka kompaktným rozmerom. Na priamu inštaláciu medzi potrubia, v závislosti od polohy inštalácie na prevzdušňovanie alebo vetranie. Okrúhle pripojovacie hrdlá na strane nasávania a vypúšťania prispôsobené štandardným potrubiam. Montážna pätka k dispozícii ako príslušenstvo. Smer prúdenia: Smer prúdenia a smer otáčania je vyznačený šípkami na kryte ventilátora. Motor: Kondenzátorový motor s vonkajším rotorom. Prevádzkový kondenzátor pripravený na pripojenie do svorkovnice. Možnosť regulácie otáčok. Tepelná ochrana proti preťaženiu (snímač teploty vo vinutí motora) ako štandard. Ochrana proti preťaženiu automaticky vypne ventilátor v prípade prehriatia. Robustný motor s guličkovým ložiskom, bezúdržbový. Trieda ochrany IP X4 pri inštalácii vo ventilačnom potrubí s minimálne 1 m potrubia na strane nasávania a tlaku. Návod na inštaláciu: Inštalácia je možná v akejkoľvek polohe. Na zabránenie prenosu vibrácií do potrubného systému použite voliteľné elastické manžety ELR. Elektrické pripojenie: Externá svorkovnica s priechodkou pre kábel. Bezpečnostné pokyny: Ventilátor s voľným prívodom alebo odvodom vzduchu prevádzkovať len vtedy, ak je zaručená ochrana proti dotyku obežného kolesa v súlade s normou DIN EN ISO 13857. Na tento účel pripevnite voliteľnú ochrannú mriežku SGR: ERR 10/1 S, Dodávaný objem: 250 m3/h, Otáčky: 2518 1/min, Typ obežného kolesa: radiálne, Regulovateľné otáčky: áno, Reverzibilné: nie, Priemer SEC: -6 kWh/(m2*a), Trieda energetickej účinnosti: F, Typ napätia: AC, Menovité napätie: 230 / 220 V, Sieťová frekvencia: 50 Hz / 60 Hz, Menovitý výkon: 51 W, IMax: 0,23 A, Stupeň ochrany: IP X4, Teplotná trieda: B, Výmena pólov: nie, Montážna poloha: vertikálna / horizontálna, Materiál: Sheet steel, powder-coated, Housing material: Sheet steel, powder-coated, Colour: Light grey, Weight: 2.84 kg, Weight with packaging: 3.41 kg, Nominal diameter: 100 mm, Width: 254 mm, Height: 291 mm, Depth: 230 mm, Width with packaging: 310 mm, Height with packaging: 310 mm, Depth with packaging: 270 mm, Fluid temperature at nominal flow: 60 °C, Fluid temperature at IMax: -20 °C to 60 °C, DC motor: false Supplied with: Maico rúrkový odstredivý ventilátor 51W,250m³/h,IPX4 ERR 10/1 S, balenie: 1 ks, EAN: 4012799802716 Špeciálne vlastnosti br / - Účinný rúrový odstredivý ventilátor z oceľového plechu s práškovou povrchovou úpravou. br / - Vhodný na priemyselné a bytové inštalácie. br / - Odstredivé obežné koleso s dozadu zahnutými lopatkami. br / - Nízka hlučnosť a vysoký tlak. br / - Kompaktné rozmery pre nízke nároky na priestor. br / - Na priamu inštaláciu medzi potrubia, v závislosti od polohy inštalácie na vetranie alebo odsávanie. br / - Okrúhle pripojovacie kusy na strane nasávania a výtlaku prispôsobené štandardným potrubiam. br / - Montážna pätka je k dispozícii ako príslušenstvo. br / br / Smer prúdenia br / - Smer prúdenia a smer otáčania sú vyznačené šípkami na kryte ventilátora. br / br / Motor br / - Jednofázový striedavý motor. br / - Motor s externým rotorom. br / - Prevádzkový kondenzátor pripravený na pripojenie do svorkovnice. br / - Regulovateľné otáčky. br / - Štandardná tepelná ochrana proti preťaženiu (teplotný snímač vo vinutí motora). br / - Ochrana proti preťaženiu automaticky vypne ventilátor v prípade prehriatia. br / - Robustný motor s guličkovým ložiskom, bezúdržbový. br / - Trieda ochrany IP X4 pri inštalácii do ventilačných kanálov s minimálne 1 m potrubia na strane nasávania a výtlaku. br / br / Pokyny na inštaláciu br / - Možno inštalovať v ľubovoľnej polohe. br / - Na zabránenie prenosu vibrácií do systému potrubia použite voliteľné elastické manžety ELR. br / br / Elektrické pripojenie br / - Externá svorkovnica s priechodkou na vstup kábla. br / br / Bezpečnostné pokyny br / - Ventilátor s voľným nasávaním alebo vypúšťaním prevádzkovajte len vtedy, ak je zaručená ochrana proti dotyku obežného kolesa podľa normy DIN EN ISO 13857. Na tento účel namontujte voliteľnú ochrannú mriežku SGR. br / br / Položka: br / ERR 10/1 S br / - Dodávaný objem: 250 m3/h br / - Otáčky: 2518 1/min br / - Typ obežného kolesa: radiálne br / - Regulovateľné otáčky: áno br / - Reverzibilita: nie br / - Priemerná hodnota SEC: -6 kWh/(m2*a) br / - Trieda energetickej účinnosti: F br / - Typ napätia: Br / - Menovité napätie: 230 / 220 V br / - Sieťová frekvencia: 50 Hz / 60 Hz br / - Menovitý výkon: 51 W br / - IMax: 0,23 A br / - Stupeň ochrany: IP X4 br / - Tepelná trieda: B br / - Výmena pólov: nie br / - Montážna poloha: vertikálna / horizontálna br / - Materiál: Sheet steel, powder-coated br / - Housing material: Sheet steel, powder-coated br / - Colour: light grey br / - Weight: 2.84 kg br / - Weight with packaging: 3.41 kg br / - Nominal diameter: 100 mm br / - Width: 254 mm br / - Height: 291 mm br / - Depth: 230 mm br / - Šírka s obalom: 310 mm br / - Výška s obalom: 310 mm br / - Hĺbka s obalom: 270 mm br / - Teplota kvapaliny pri menovitom prúde: 60 °C br / - Teplota kvapaliny pri IMax: -20 °C až 60 °C br / - DC motor: falošný Maico Elektroapparate-Fabrik GmbH Radiálny rohový ventilátor ERR 10/1 S (0080.0271)
