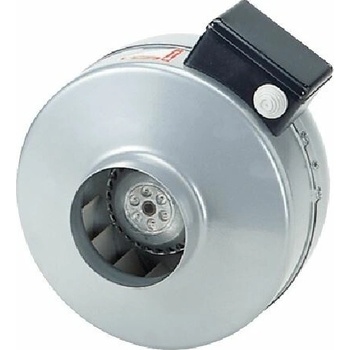

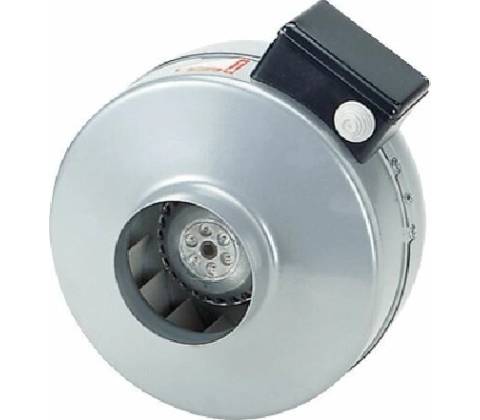

Maico ERR 31/1

Speciální vlastnosti

• účinný radiální potrubní ventilátor, práškově lakované ocelové pouzdro
• vhodný pro průmyslové a bytové instalace
• radiální oběžné kolo s dozadu zahnutými lopatkami
• nízký hluk a vysoký výkon
• nenáročné na prostor díky kompaktním rozměrům
• pro přímou vestavbu do potrubí, podle instalační polohy pro odvod nebo přívod vzduchu
• kruhová připojovací hrdla sání i výfuku přizpůsobena normovaným potrubím
• k dodání upevňovací patka jako příslušenství

Směr proudění - směry proudění a otáčení jsou vyznačeny šipkami na pouzdru ventilátoru

Motor

• kondenzátorový motor s vnějším rotorem
• kondenzátor připojený ve svorkovnicové skříňce
• lze regulovat otáčky
• sériově s ochranou proti přehřátí (teplotní sonda ve vinutí motoru)
• tepelná ochrana automaticky vypíná ventilátor při přehřátí
• robustní motor s kuličkovým ložiskem, bezúdržbový
• druh krytí IP X4 při instalaci do 1 m rovných úseků potrubí na obou stranách ventilátoru

Montážní pokyny

• lze instalovat v libovolné poloze
• pro zamezení přenosu chvění do potrubního systému použít volitelné pružné manžety ELR

Svorkovnice - svorkovnicová skříňka s vývodkou na ventilátoru

Bezpečnostní pokyny - Ventilátor umístěný na konci potrubí musí mít z důvodu ochrany proti dotyku volnou sací nebo výtlačnou stranu vybavenou ochranou mřížkou, EN ISO 13857. V těchto případech nasadit volitelnou mřížku SGR.
