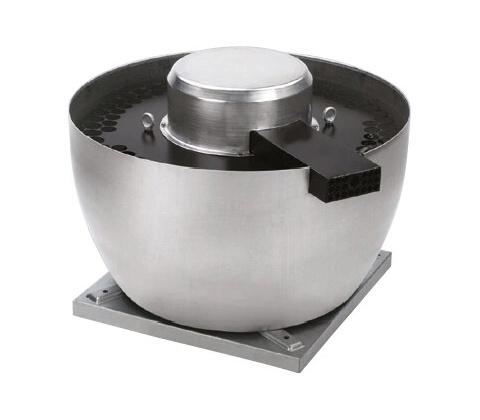

Soler & Palau CTVB/6-200 N

Střešní ventilátor CTVB/6-200 N je určen pro horizontální výfuk vzdušniny. Střešní ventilátor CTVB/6-200 N je vhodný pro posílení tahu komína a obecné vzduchotechnické aplikace. Skříň a stříška střešního ventilátoru vyrobena z hliníkového plechu, podstavec ventilátoru je z ocelového pozinkovaného plechu. Motor střešního ventilátoru CTVB/6-200 N je uložen mimo proud vzdušniny. Vinutí motoru je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až 200 °C. Po obvodu stříšky je u ventilátoru CTVB/6-200 N ventilační spára.

Skříň

Skříň je konstruována u typu CTH pro horizontální výfuk vzdušiny, u CTV pro vertikální. Podstavec ventilátoru je z ocelového pozinkovaného plechu, galvanicky pokovené jsou i držáky, mřížka a šrouby. Stříška a skříň ventilátoru je z Al plechu. Motor ventilátoru je uložen mimo proud vzdušiny. Ventilační okruh motoru je oddělený, používá vlastní radiální oběžné kolo. Po obvodu stříšky je u ventilátoru CTH ventilační spára, u typu CTV je ventilace motoru vyvedena ze strany skříně.

Oběžné kolo

Oběžné kolo ventilátoru je radiální s dozadu zahnutými lopatkami. Vyrobené je z ocelového pozinkovaného plechu, je staticky a dynamicky vyváženo.

Motor

Motor je asynchronní s odporovou kotvou nakrátko, stator s chladícími žebry, povrchová úprava černým epoxidovým lakem. Motory jsou sériově vybaveny termopojistkou. Vinutí je v tropikalizační úpravě s izolací třídy F a trvalou pracovní teplotou -40 až +200?C. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55.

Směr otáčení

Směr otáčení je možný pouze jedním směrem, ve smyslu šipky na skříni ventilátoru. Při opačném směru otáčení může dojít k přetížení motoru, ventilátor se projevuje zároveň zvýšeným hlukem.

Svorkovnice

Svorkovnice je přístupná po sejmutí stříšky ventilátoru, u jednofázových ventilátorů obsahuje také rozběhový kondenzátor. Krytí je IP55.

Regulace otáček

Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí nebo frekvenčními měniči. Motory označené 400 V je možno přepínat pro snížení otáček přepínačem Y/?. (Alternativně dodávané motory 230/400 V nelze tímto způsobem regulovat a lze je provozovat pouze ve spojení Y).

Hluk

Hluk emitovaný ventilátorem je uveden v tabulkách. Hodnoty LpA na výkonových charakteristikách jsou měřeny ve volném poli na straně sání ve vzdálenosti 1,5 m.

Montáž

Ventilátor se montuje zásadně horizontálně pomocí příslušenství (s osou motoru svisle).

Pokyny

Ventilátory jsou vhodné pro posílení tahu komína a obecné vzduchotechnické aplikace.
